Программная опция для анализа параметров ETR 101 290 BridgeTech TR 101 290

Стандарт ETSI TR 101 290 описывает порядок измерения параметров сигнала при цифровом вещании. Классификация методов измерений выполнена по степени серьезности последствий, к которым приводят те или иные ошибки и сбои в работе оборудования (ошибки приоритета 1, 2 и 3).

Bridgetech добавила новые эффективные критерии оценки в технический отчет TR 290. В вышеназванном документе детально описаны измерения, проводимые в соответствии со стандартом ETR 290 оборудованием Bridgetech. При этом проведена четкая грань между критериями ETSI и нововведениями, предложенными Bridgetech. По умолчанию дополнительные функции, предлагаемые Bridgetech, отключены и не могут приводить к формированию ошибок.

Оценка параметров сигнала может производиться по таблицам Комитета по перспективным телевизионным системам (ATSC); при этом в качестве шаблона предельных значений ETR 290 для соответствующего канала устанавливается ATSC, а не DVB (Вещание цифрового видео). В принципе, таблицы ATSC соответствуют таблицам DVB приоритета 3; таким образом, критерии ATCS входят в группу приоритета 3 проба, даже если это не предусмотрено ETSI TR 101 290.

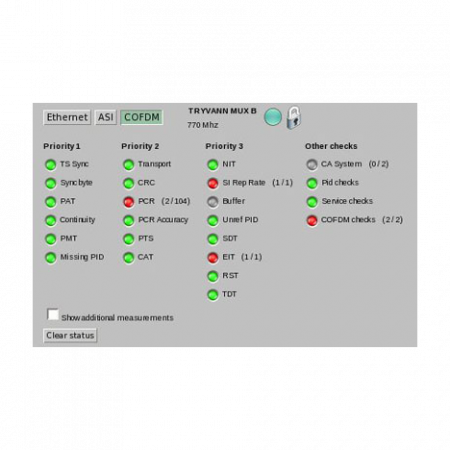

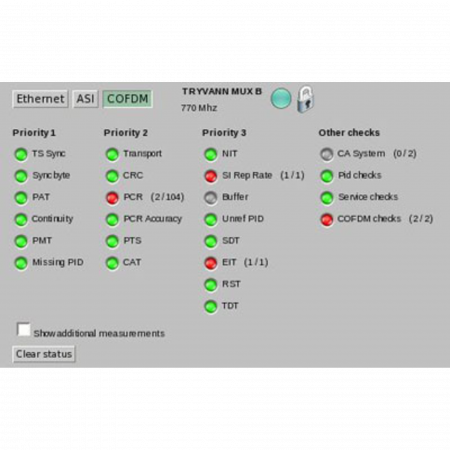

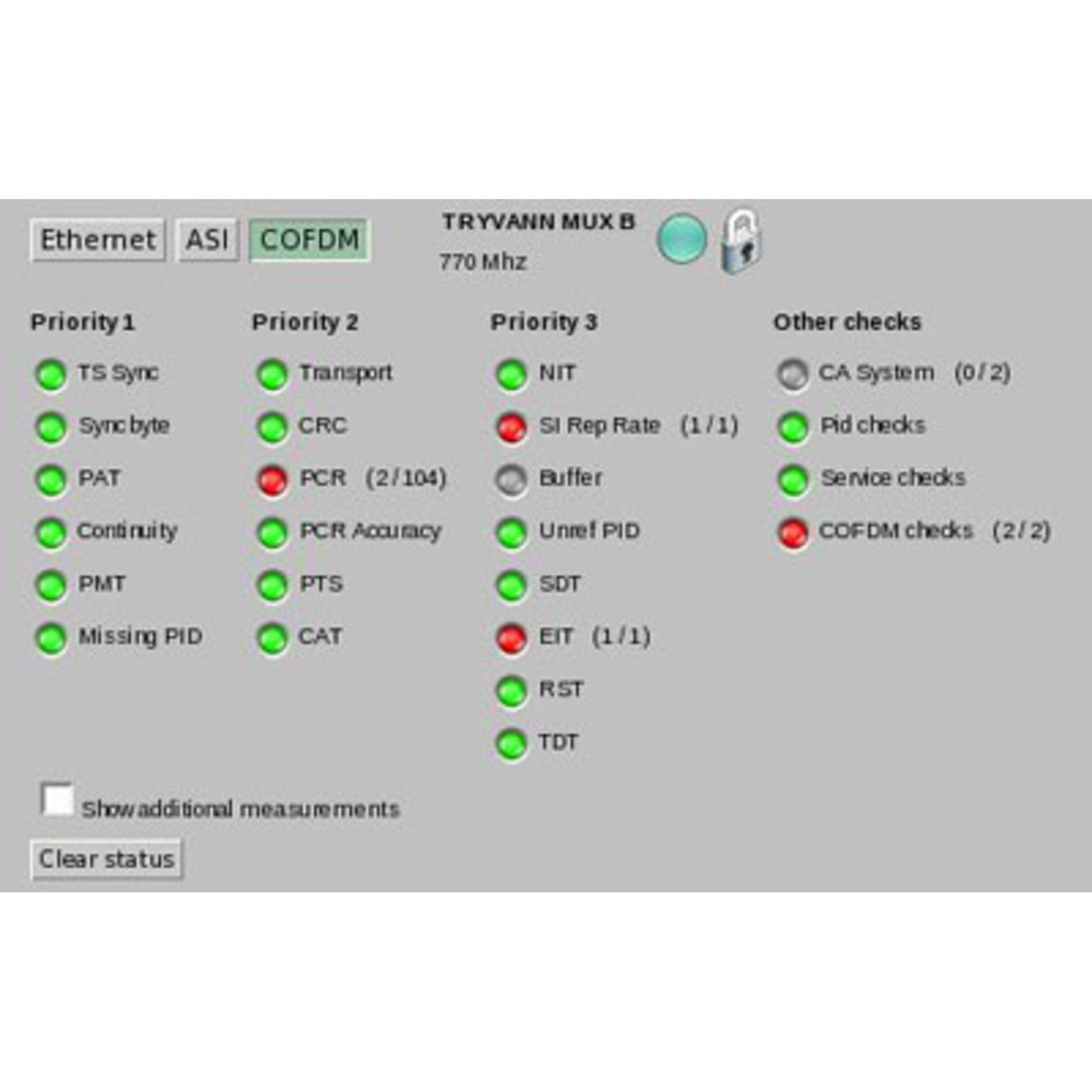

Оборудование Bridgetech, выполняющее оценку по стандарту ETR 290, в графическом пользовательском интерфейсе веб-браузера выводит на экран вкладку ETR 290 ETR

Критерии ETR 290

Приоритет 1

• TS Sync check
• Sync byte check
• PAT check. Enhancement beyond the specification: Minimum number of services check, Transport stream ID check
• Continuity Counter check, Individual PIDs can be excluded from this check
• PMT check. Enhancements beyond the specification: Minimum number of components per service, Language descriptor check, requires language descriptor to be present for all audio PIDs
• Missing PID check Individual PIDs can be excluded from this check

Приоритет 2

• Transport error indicator check
• CRC check
• PCR check
• PCR Accuracy check
• Jitter is measured as PCR_OJ
• PTS check
• CAT check

Приоритет 3

• NIT check. Enhancements beyond the specification:
• TS descriptor check, for each of the types Satellite, Cable and Terrestrial you can specify if the descriptor must be present, can not be present or is optional
• Network ID check, requires that the network ID matches the specified ID
• Original Network ID check, requires that the original network ID matches the specified ID
• Minimum number of transport streams check
• NIT compare check. Compare NIT on all frequencies with the NIT transmitted on a reference frequency
• SI repetition rate check
• Unreferenced PID check
• Individual PIDs can be excluded from this check
• SDT/BAT check. Enhancements over the specification
• Compare with PAT, verifies that all services in PAT are also present in the SDT
• Require BAT presence
• EIT check. Enhancement over the specification
• Required table ID presence check
• RST
• TDT/TOT
• MGT
• CVCT/TVCT
• ATSC EIT
• RRT
• STT
• ETT
• PIM
• PNM
