Назначение

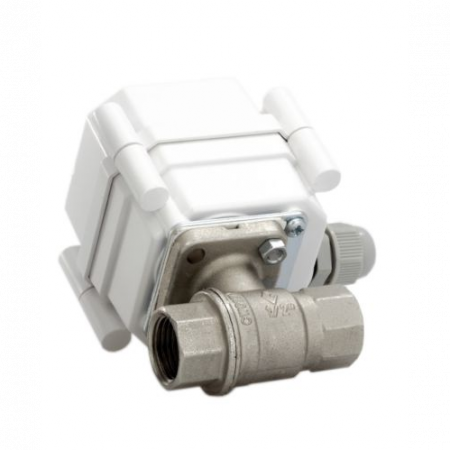

Шаровой электропривод предназначен для перекрытия водоснабжения (отопления) по сигналу от управляющего устройства, в
случае возникновения протечки воды или в ручном режиме. Шаровой электропривод состоит из шарового крана и электропривода для управления шаровым краном.
Отличительной особенностью шарового электропривода GIDROLOCK ULTIMATE является высокая мощность при небольших габаритных размерах.
Конструктивные особенности шарового электропривода GIDROLOCK ULTIMATE
- Высокий момент на валу двигателя исключает выход привода из строя вследствие «закисания» шарового крана при долгой эксплуатации.
- Корпус шарового крана выполнен из высококачественной нержавеющей стали 304 (производства HGSS), или горяче-кованной латуни производства компании BUGATTI (Италия) и выдерживает давление до 64 атмосфер.
- Редуктор электропривода изготовлен полностью из металла.
- В шаровом электроприводе отсутствуют электрические контакты.
- Положение шарового крана определяется бесконтактным оптическим методом, что обеспечивает высокую степень точности и надежности в эксплуатации.
- Электродвигатель без щеток. Поэтому для электроприводов GIDROLOCK не требуется периодическая профилактика или замена щеток электродвигателя. Установленные в приводе двигатели относятся к классу бесколлекторных. Они имеют высокую надежность и длительный срок службы, что позволяет использовать их не только в бытовых , но и в промышленных условиях.
- Электропривод выполнен в герметичном корпусе IP64. Для герметизации вала применяется армированный резиновый сальник с пыльником.
- Шаровые краны имеют высокую температурную стойкость.
- При соединении корпуса привода и шарового крана используется специальная термозащитная прокладка.
- Шаровые краны «GIDROLOCK» являются "полнопроходными". В системе «GIDROLOCK» не применяются шаровые краны с сужением проходного сечения.
- 100% компьютерная диагностика шарового электропривода при выпуске с производства.
- Микропроцессорная система управления. Для управления шаговым двигателем применяется метод управления фазами с перекрытием. При этом способе управления обеспечивается увеличение момента на 40%..
- Шаровой электропривод может иметь любое положение при монтаже.
- При монтаже электропривод может быть отсоединен от шарового крана, что упрощает монтаж, а главное позволяет установить шаровой электропривод в труднодоступных местах. Шаровой кран крепится к электроприводу с помощью двух гаек M5. Для доступа к ручному управлению положением шарового крана Вам нужно открутить две гайки крепления шарового крана и снять электропривод.
|
Технические характеристики шарового электропривода: |
|
| Мощность электродвигателя | не более 6 Вт |
| Максимальное давление жидкости | 64 атмосферы |
| Максимальная температура жидкости | +100 градусов |
| Температурный диапазон эксплуатации | от -10 до +60 град. |
| Габаритные размеры электропривода (без крана) (Ш х В х Д) | 70 х 65 х 70 мм |
| Длина соединительного кабеля | 1,1 метр |
| Время поворота шарового крана на 90 градусов | 15 секунд |
| Размер проходного сечения шарового крана: | 1/2 дюйма D=15 мм |
| Напряжение питания: | |
| Постоянное напряжение | от +8 до +15 В |
| Ток потребления в момент открытия/закрытия | не более 0,5 А |
| Ток потребления в дежурном режиме | не более 50 мА |
| Крутящий момент на валу электродвигателя | |
| Номинальный режим | 5 Нм (50 кг*см) |
Электробезопасность шарового электропривода GIDROLOCK ULTIMATE
- Напряжение питания 12 вольт.
- Защитное заземление. Металлический корпус электродвигателя заземлен.
- Обмотки электродвигателя находятся в специальном пластиковом защитном корпусе.
- Кабель питания в двойной изоляции. Сечение проводников 0,5 мм2.
Подключение и управление шаровым электроприводом GIDROLOCK ULTIMATE
Управление шаровым электроприводом с напряжением питания +12 вольт.
- Коричневый. + 12 вольт.
- Синий. GND (-12 вольт).
- Зелено-желтый. PE заземление.
- Черный. Управление.
Соединение черного провода с синим проводом (GND): закрытие шарового электропривода.
Отсоединение черного провода от синего провода (GND): открытие шарового электропривода.
Подходит к устройствам серии SNR-ERD.
